ZT-MLS型智能联锁启动单元实现了开关量接点的重动及逻辑关系的设定，可满足多种输入条件、多台电机联锁控制的要求。本单元装置采用书写编程方式，用户只需在给定的界面上书写所需的逻辑关系，就能很方便的实现所需要的联锁输出。
3.1 产品主要技术指标：
◆ 8路信号输入；
◆ 6个继电器输出（每个继电器可输出两对接点）；
◆ 双路电源供电，实现双路电源的热备用；
3.2 装置功能特点
本装置以无源接点形式引入8个开关量，根据用户的设定，装置可以对 8个输入量进行与、或、非的逻辑运算，并将运算的逻辑结果与可编程输出继电器相关联，引发相应的继电器动作，从而得到相应的联锁输出信号。为了配合复杂的工艺条件，输入/输出继电器可以任意设定。
3.3 配套软件MLSPC
ZT-MLS智能联锁启动单元的配套软件MLSPC以windows为平台，采用书写编程界面，逻辑关系给定直观、操作简便，用户只需在给定界面上进行逻辑书写，即可实现所需的逻辑，并且可以将所设逻辑文件存储，以备调阅或修改。
3.4 程序下载
用户在计算机上设定完所需的逻辑后，即可进行程序下载。文件下载前，将此电缆连接于计算机的9针串口和ZT-MLS智能联锁启动单元的编程口之间，根据MLSPC软件的提示，编辑联锁设置文件，文件设置结束后，即可将所编辑的联锁设置文件下载到智能联锁启动单元中。
3.5 装置示意图及安装尺寸：
装置在柜体面板上的开孔尺寸为140mm83mm（宽高）

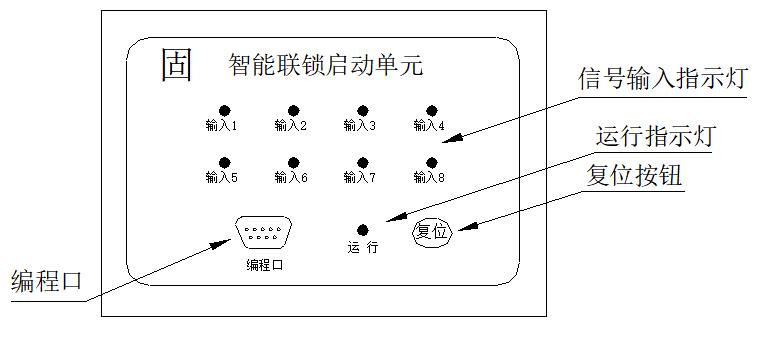

装置面板示意如下图：
3.6 设计与接线

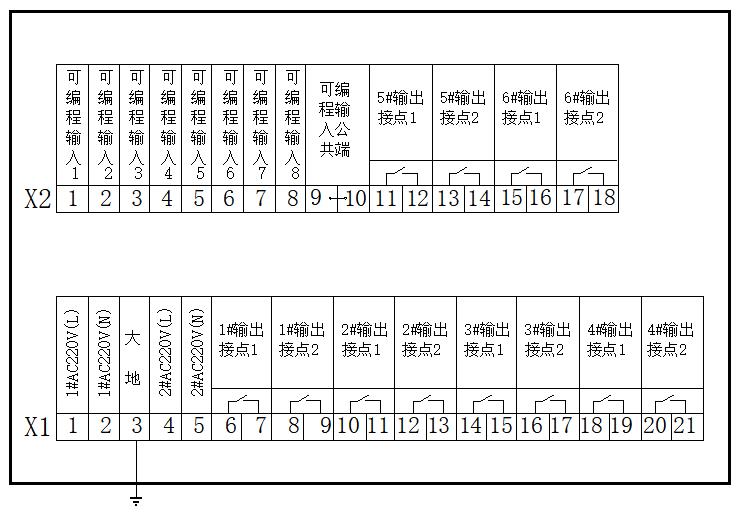

1）端子排图
2）电源输入
ZT-MLS电源输入为交流220V双路电源，双路电源互为备用。装置在正常运行时使用#1交流电源，当#1电源消失时，装置会自动切换到#2电源，在切换过程中，装置运行不受影响。#1电源输入连接于X1-1和X1-2，其中X1-1为电源相线（L），X1-2为电源零线（N）。#2电源输入连接于端子X1-4和X1-5，其中X1-4为电源相线（L），X1-5为电源零线（N）。

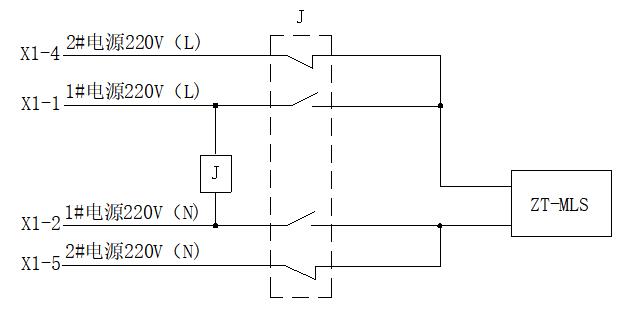

双电源内部逻辑图:
3）接地（X1-3）
X1-3为ZT-MLS接地端子，工程设计时应将此端子可靠连接于系统大地。
4) 可编程输入
ZT-MLS共有8个可编程输入，用来连接现场的输入接点，输入接点可以是常开接点，也可以是常闭接点，所有输入接点均为无源接点形式，工程设计时只需将引入接点的两端连接于可编程输入与可编程输入公共端即可。为便于接线，装置引出了两个可编程输入公共端，这两个端子是相互连接的。
注意：设计可编程输入时，一定不要让接点带电输入。
5）可编程输出
装置共有12路可编程—6个继电器输出，每个继电器输出两对接点，方便工程设计。继电器的输出接点长期接通容量为AC220V、8A。通过MLSPC的逻辑下载，每个输出继电器可以与多个可编程输入的与、或、非逻辑相关联。当设定的关联条件成立时，继电器接点动作。
注意：工程设计时，不要把不同功能的输出要求连接于一个继电器输出的两对接点上，因为一个输出继电器的两对输出接点只能执行相同的逻辑功能。

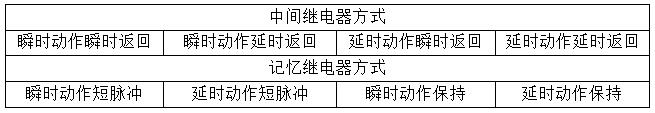

可编程输入和输出方式均可按中间继电器方式或记忆继电器方式设置：
三 产品应用配置
1 智能PC测控单元与智能联锁启动单元应用配置
ZT-PCK型智能PC测控单元应用于框架式断路器独立供电的低压PC（POWER CENTER）回路；如果应用于塑壳断路器独立供电的低压回路，塑壳断路器需要配置电动操作机构（电动合闸、跳闸机构）。
应用ZT-PCK型智能PC测控单元，可以实现：
◆ 两台互为备用的低压变压器之间的正常切换/并联切换，而不需外加任何二次分离元件。
◆ 多台低压变压器与专用备用变压器之间的正常切换/事故自动切换和互锁，而不需外加任何二次分离元件。
◆ 与智能联锁启动单元ZT-MLS配套使用，在PC回路完成诸如：柴油发电机供电的保安负荷的顺序加载控制以及类似的工艺顺序控制。
2 智能MCC控保装置与智能联锁启动单元应用配置
ZT-MKB型智能MCC控保装置与ZT-MLS型智能联锁启动单元配套使用，可满足电机的各种控制要求，典型应用配置如下：
◆ 单台电机控制：配一台智能MCC控保装置。
◆ 单台电机与物理量联锁（如：液位、液压、温度等）：配一台智能MCC 控保装置（物理量不超过四个）；物理量超过四个，再加配一台智能联锁启动单元。
◆ 两台电机之间单纯的电气互投（如：一台故障，启动另一台）：每台电机配一台智能MCC控保装置。
◆ 两台及两台以上电机与一组公用的物理量联锁：每台电机配一台智能MCC控保装置，所有电机共配一台智能联锁启动单元。
◆ 叁台及叁台以上电机的电气互投（如：两台工作，一台备用，一台工作电机故障，启动备用电机）：每台电机配一台智能MCC控保装置，所有电机共配一台智能联锁单元。
◆ ZT-MKB型智能控保装置与ZT-MLS型智能联锁启动单元配套使用，可实现多台电机的顺序启、停，适合多种场合的系统控制要求。如：输煤系统、除灰系统、化工流程等各种工艺系统的程控。
建议：
每台电机的智能控保装置安装在其相应的供电抽屉单元中（或操作箱上），智能联锁启动单元安装在一独立的备用抽屉单元中（或相应操作箱上），当电机故障检修，抽出相应供电抽屉单元时，不影响智能联锁启动单元的继续工作。
